Intégrateur de pesage TMX110

Fonctions étendues pesage en continu de produit vrac et charges isolées.

Calculateur et intégrateur de pesage TMX110

Les calculateurs TMX110 sont des calculateurs dédiés aux applications de pesage industrielles dynamiques ou statiques.
Couplés avec un capteur de poids et de vitesse, Ils sont conçus pour le pesage ininterrompu d’une charge sur un convoyeur à bande transporteuse ou à rouleaux, vis d’Archimède.

La nouvelle série des calculateurs TMX110 est une aide précieuse à la gestion de votre production des produits vrac.

Applications:

Détermination du débit et de la quantité totale des produits minéraux ou alimentaires. Régulation de débit, alimentation des concasseurs, broyeurs, cribles, sécheurs. Contrôle de débits en continu des concasseurs primaires et secondaires en carrière.



Version : Pesage dynamique

  • Affichage simple et clair des valeurs : Débit, Poids Total, Vitesse, Anomalie …
  • Affichage multi langue : Français, Anglais, Néerlandais, Allemand ( autres langues possibles )
  • Auto-calibration pesage et vitesse et/ou par essai matière.
  • Auto-diagnostic de l’ensemble des organes qui composent la bascule : Capteurs de pesage et vitesse, E/S …
  • Tarage automatique
  • Algorithme de pesage puissant permettant un pesage précis même dans le cas d’une forte variation du débit
  • Sortie impulsionnelle totalisateur
  • 3 niveaux de totalisateur
  • Entrée vitesse par impulsion, contact de marche, analogique ou par modbus

Fonctions évoluées :

  • Arrêt du chargement selon une consigne avec gestion de la queue de bande
  • Régulation de débit
  • Dosage en continu selon une consigne proportionnelle
  • Vitesse optimisée
Version : Pesage statique
  • Affichage simple et clair des valeurs : BRUT – TARE – NET en kg ou tonnes
  • Auto-calibration : il suffit d’entrer les caractéristiques et le nombre de capteurs
  • Tarage automatique sur toute l’étendue
  • Sortie analogique 4-20 mA pour le pesage de cuve ou silo

Fonctions supplémentaires  :

  • Arret de chargement selon un seuil de poids préderminé
Version : Dosage par batch avec automate intégré LogicIO
  • Affichage simple et clair des valeurs : BRUT – TARE – NET en kg ou tonnes
  • Dosage en grande et petite vitesse sur contact TOR et sortie analogique pour la commande d’un variateur de vitesse ou vibreur
  • 99 formules programmables avec correction de chute et gestion des tolérances.
  • Automate programmable intégré ‘LogicIO » pour la gestion du cycle en amont et en aval d’une ensacheuse

Fonctions LogicIO :

L’indicateur TMX110 intègre un cycle de dosage directement dans son programme de pesage afin de rendre plus rapide et précis le dosage. Selon la programmation l’utilisateur peut adapter le cycle :  TARAGE, contrôle de tolérance, DEPESAGE. Les fonctions secondaires au dosage comme les autorisations de départ, la vidange ou la commande d’évacuation sont gérées dans le module programme LogicIO intégré dans le TMX110.

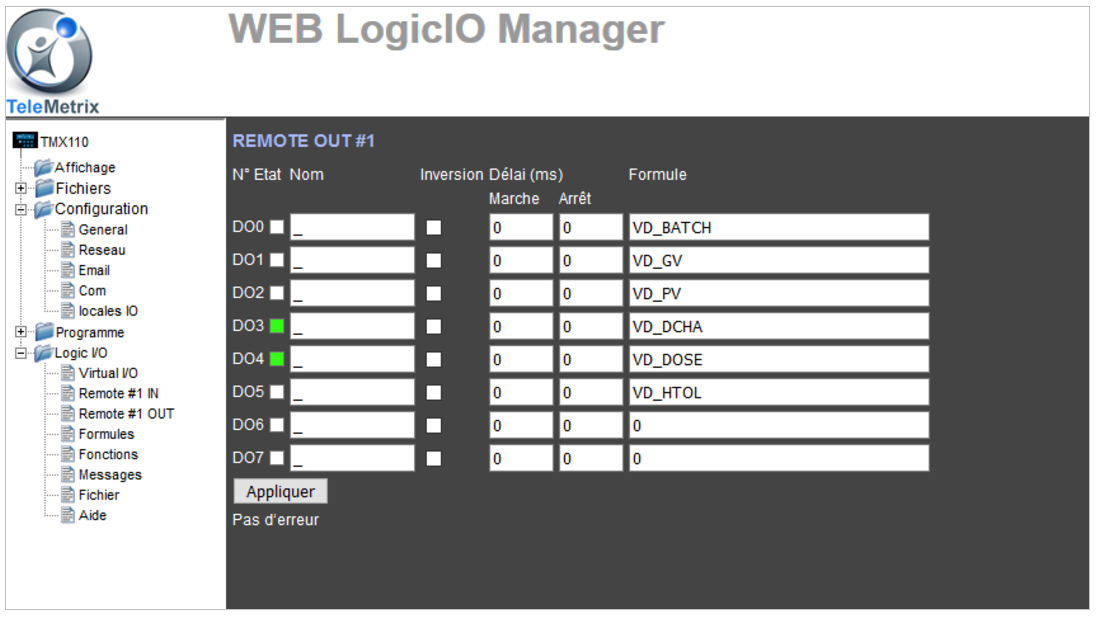

LogicIO est entièrement programmable a partir du serveur WEB sans nécessité d’un logiciel spécifique.


LogicIO est un module logiciel intégré dans le TMX110 ayant une fonction d’automate programmable par l’installateur. La programmation de l’automate est faite simplement à travers le serveur WEB du TMX110 ( pas besoin d’installation de logiciel) .
LogicIO commande les entrées / sorties locales du TMX110 ( OUT1 & OUT2 , IN1 & 2 ) et également des sorties déportées par MODBUS TCP de type WAGO ou MOXA .
L’échange des données entre les deux modules, essentiellement binaire 0-1 est réalisé par des variables système. L’affectation des variables / variables système aux entrées & sorties est laissée au choix de l’utilisateur.

Temps de cycle

Programmable de 10 ms à 1 seconde.

Nombre de variables max

512

Variables système

64

Sorties distantes MODBUS TCP

16 ( 8 Module1 + 8 Module2)

Entrées distantes MODBUS TCP

16 ( 8 Module1 + 8 Module2)

Formules

16

Fonctions

16 (Timer, Bistable, compteur … )

Messages programmables

16 (Texte 20 caractères max)

Version : Intégrateur de pesage pour débitmètre à plaque d'impact CFM
  • Affichage simple et clair des valeurs : Débit, Poids Total, Anomalie …
  • Auto-diagnostic de l’ensemble des organes qui composent le débitmètre  : Capteurs de pesage, E/S …
  • Tarage automatique
  • Multi-calibration selon les produits ( Coefficient de correction sur le gain )
  • Sortie impulsionnelle totalisateur
  • 3 niveaux de totalisation

Fonctions évoluées :

  • Arrêt du chargement selon une consigne avec gestion de la queue de bande
  • Régulation de débit
  • Dosage en continu selon une consigne proportionnelle
Version : Régulateur de débit pour doseur à bande PID
  • Affichage simple et clair des valeurs : Débit, Poids Total, Vitesse, Anomalie
  • Régulateur PID de débit à double boucle
  • Consigne de débit distante ou locale
  • Auto-calibration pesage et vitesse et/ou par essai matière.
  • Auto-diagnostic de l’ensemble des organes qui composent la bascule : Capteurs de pesage et vitesse, E/S …
  • Tarage automatique
  • Sortie impulsionnelle totalisateur
  • 3 niveaux de totalisateur
  • Entrée vitesse par impulsion, contact de marche, analogique ou par modbus

Fonctions évoluées :

  • Mélange multi-produits simultané
  • Vitesse optimisée
Version : Régulateur de débit à vis d'Archimède par perte de poids (LWR)
  • Affichage simple et clair des valeurs : Débit, Poids Total, Consigne, Contrôle en % , Anomalie cycle …
  • Régulateur PID double boucles sur le débit calculé par l’écart de poids entre un temps prédéterminé.
  • Entrée consigne de débit en Local ou Distant ( analogique 4-20 mA ou numérique )
  • Auto-calibration des capteurs de pesage
  • Auto-diagnostic de l’ensemble des organes qui composent la bascule : Capteurs de pesage et vitesse, E/S …
  • Tarage automatique
  • Algorithme de pesage puissant permettant une régulation précise et rapide
  • 4 sorties analogiques : Débit instantané, Poids / Poids totalisé, Contrôle, Consigne…

Fonctions évolué :

  • Changement de consigne avec preset de la sortie active
  • Auto-tunning du régulateur PID
Version : Mesure de niveau par jauges de contrainte CLEVEL

Affichage en Poids et % du niveau dans un silo équipé de jauges de type 178 ou GZ3

  • Calibration par étalonnage point HAUT / point BAS ( pas d’ordre imposé )
  • Auto-diagnostic de l’ensemble : Tension capteur …
  • Sorties analogiques :  4-20 mA / 0-10 V.

Fonctions évoluées :

  • Entrée capteurs étendue de + – 100.00 mV
  • Filtrage étendu 30mn/1h/24H

Caractéristiques :



Caractéristiques générales

Entrée capteur de pesage :

Alimentation capteur en faible tension : 5V
Échelon minium: 1 Microvolt
Résolution : 300 000 points
Filtre numérique et analogique
Connexion jusqu’à 10 capteurs de pesage ( par l’intermédiaire des boites de jonction BJ4M, BJ4P, BJ6M, BJ8M, …

Fonctions  :

Afficheur LCD couleur bleu 2 x 20 caractères
Clavier intuitif 7 touches
Façade étanche IP65 ( livré avec une coque de protection amovible )
Affichage multi langue : Français, Anglais, Néerlandais, Allemand ( autres langues possibles)

Livré avec une bibliothèque de programmes dédiés ( téléchargeable gratuitement ou sur clé USB ) , Le TMX110 est conçu pour un ensemble d’applications de pesage très large :

  • Pesage dynamique : Pesage sur convoyeur de charge continue ou isolée, vis peseuse
  • Pesage statique : chaine de pesage à capteurs , pesage de silo, trémie
  • Pesage à plaque d’impact : Spécialement conçu pour fonctionner avec les débitmètres CFM
  • Bascule de circuit : Totalisateur de charge discontinu simple ou double bennes
  • Mesure de niveau par jauges de contrainte : CLEVEL
  • Régulation de débit pour pesage en continu
  • Régulation de débit par perte de poids
  • Dosage – ensachage avec automate intégré : LogicIO

Communication :


Le TMX110 dispose en standard de nombreuses interfaces :

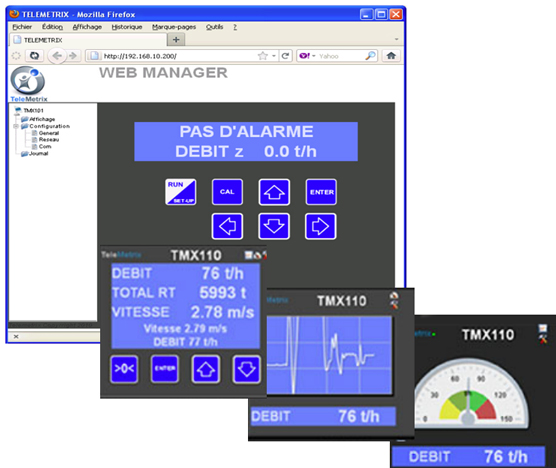

  • ETHERNET avec serveur WEB , FTP, TELNET, SSH et Protocole MODBUS-TCP compatible ioscan.
  • USB : sauvegarde des paramètres et calibration sur clé mémoire
  • 2 entrées TOR programmables
  • 2 sorties sur relais 48V/4A
  • 1 sortie analogique 4-20mA / 0-10V
  • 1 entrée analogique pour consigne de régulation.
  • Liaison RS232 pour imprimante ou répétiteur
  • Horodateur

Les Entrées / Sorties traditionnelles 4-20 mA / relais  assurent une parfaite compatibilité avec la plupart des bascules et automatismes existants ou futurs.



 Alimentation :

  • Alimentation 24VDC 0.4 A   ou 240VAC 15VA

Avantages:

  • Nombreuses interfaces en standard ( RS232 / USB/ 4-20mA … )
  • Livré avec une bibliothèque d’applications.
  • Serveur WEB embarqué.

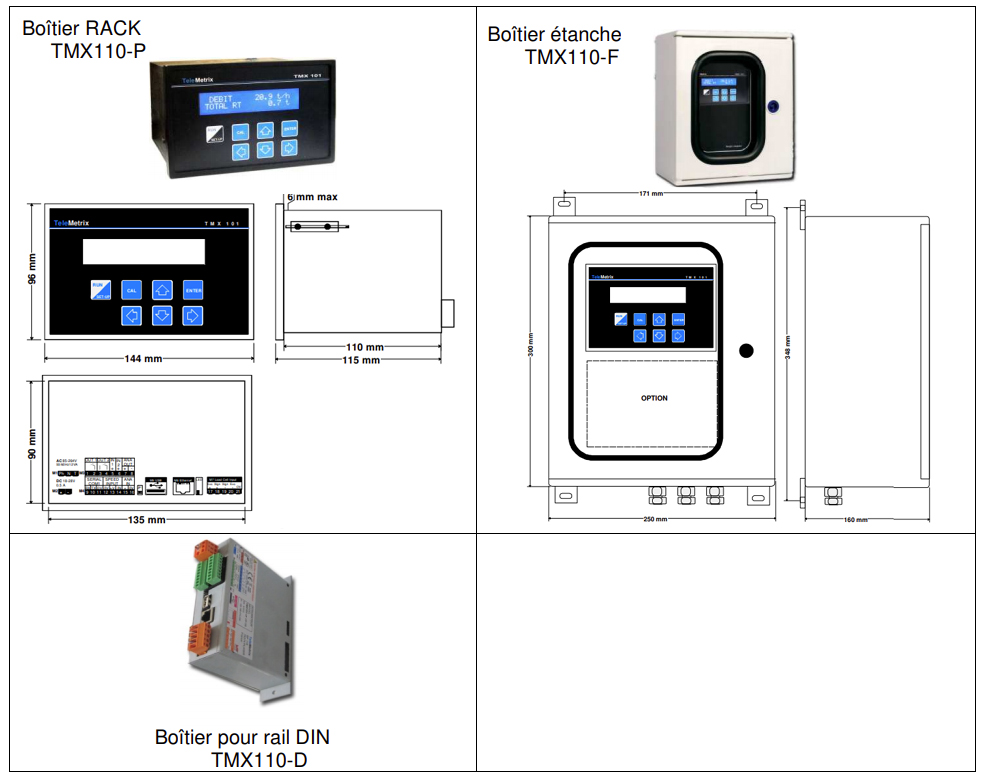

Dimensions
