Technique de pesage des silos, réservoirs et trémies

Fév 18, 2021 | Actualités

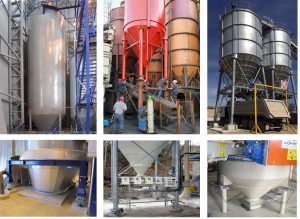

La mesure de niveau d’un contenant qu’il soit liquide, solide ou pulvérulent dans un réservoir, silo, trémie est réalisée par l’ajout de capteur de pesage ( pesons).


Cette technique permet d’obtenir de façon fiable une grande précision à condition de respecter quelque règles que vous trouverez dans cet article.

Choix des capteurs de pesage

Différentes technologies de capteur existe selon les contraintes d’utilisation : Capteur de flexion, cisaillement simple ou double, compression, traction.

Détermination des capteurs de pesage
  • Compression, traction, cisaillement.
    Nombre de capteurs et points d’appui.
    Étendue de pesage et capacité des capteurs.
    Précision.
  • Mode opératoire et fonctionnel :
    Facilité du montage et de la maintenance.
    Transmission du signal.
    Calibration
  • Conditions environnementales :
    Climatique , Vent.
    Température.
    Influence des liaisons rigides
    Vibration
  • Maîtrise des risques :
    Risque sismique.
    Risque d’explosion ATEX.
Nombre de capteurs et points d'appui
Il faut s’assurer que le silo/trémie repose uniquement sur des points d’appui stables et horizontaux. Pour les appuis sur une charpente métallique, cela implique d’avoir une flexion maximale de 2/1000. Les conduits, gaines et tous organes intermédiaires doivent être équipés de soufflet élastique. Néanmoins, on peut accepter de laisser des parties fixes selon le niveau de précision recherché. Attention, positionner le soufflet de telle sorte qu’il n’y ait pas de produits en charge. La meilleure précision (< 0.5%) est obtenue lorsque le nombre de capteurs est égal au nombre de points d’appui. Dans le cas d’une cuve symétrique contenant du liquide ou produit très fluide, il n’est possible d’équiper que partiellement les points d’appui avec des capteurs. Ex : 4 pieds 2 capteurs, la précision alors ne pourra pas être meilleure que +- 2 % selon les cas.[/et_pb_accordion_item][et_pb_accordion_item title="Environnement mécanique et kit de montage" _builder_version="4.4.9" open="off"]

Chaque capteur est équipé d’un environnement mécanique facilitant le montage et assurant les sécurités mécaniques du silo et capteur. La série 300 et 400 dispose de vis vérin pour la mise en sécurité de l’ensemble pendant les opérations de montage ou de maintenance. Nos environnements mécaniques sont calculés et testés pour résister aux forces parasites dans les 3 plans (se référer à la fiche technique de chaque environnement ).

Précision

La précision de pesage est l’erreur de mesure pour une charge, à ne pas confondre avec l’échelon d’affichage (multiple de 1, 2, 5). La précision dépend de plusieurs facteurs :

  • Erreurs des capteurs (< 0,01%).
  • Erreur d’étalonnage (étalonnage automatique de l’indicateur 0,1 % ou avec des masses étalons < 0,01% ).
  • Erreur mécanique (contrainte mécanique des conduit, passerelle, appuis du cône … ) pouvant atteindre +- 1 t dans la pratique.
  • Erreur combinée des capteurs : E = N x Ecapteur.
Afficheur et transmission du signal

L’afficheur LOCAL permet le traitement du signal et le conditionnement au plus proche de la source. De plus l’afficheur est très pratique pour la maintenance et diagnostic.
– Généralement il est équipé d’une sortie analogique ( 4-20mA ) ou numérique ( ETHERNET, PROFINET, PROFIBUS, MODBUS…).

Indicateur de pesage TMX100

Capteur de flexion


Flexion ou simple cisaillement
Gamme de pesage 10 à 5 000 kg
Série 300
+ Implantation facile
+ Sécurité intégrée
+ Précision ( < 0,05%)
– Limité en capacité maximale

Capteur à double cisaillement

Gamme de pesage 5 à 100 t
Série 400
+ Implantation facile : l’effort est répartie et centrée
+ Sécurité intégrée
+ Fiabilité mécanique ( double appuis )
– Précision ( < 0.1% )

Capteur de compression

Gamme de pesage 15 à 500 t
Série 700
+ Utilisé pour les fortes charges (> 100 t)
+ Descentes de charges centrées sur un seul axe simplifiant ainsi la conception des appuis
– Très sensible aux désalignement des appuis
– Pas de sécurité intégré au capteur.

Capteur de traction
Gamme de pesage 0.1 à 5 t Série 600 + Auto-centrage des forces + Bonne précision (< 0,1 %) - Implantation compliquée - Pas de sécurité intégrée au capteur, prévoir une sécurité en cas de rupture
